بالنسبة لمعظم الأجهزة، وتركيبات الإضاءة وأغطية أجهزة الاستشعار التي تحتاج إلى الحفاظ على أداء الألوان لسنوات دون إعادة المعايرة، تتفوق مرشحات زجاج الامتصاص الانتقائي بشكل عام على مرشحات طلاء الأغشية الرقيقة من حيث ثبات الزاوية والمرونة الحرارية والمتانة الميكانيكية . يعمل مرشح زجاج الامتصاص الانتقائي من خلال المادة السائبة نفسها، وبالتالي فإن تأثير الترشيح لا يعتمد بشكل كبير على الزاوية التي يضرب بها الضوء السطح ولا يتآكل بالطريقة التي يمكن أن يتآكل بها الفيلم المترسب بمرور الوقت. لا تزال مرشحات الطلاء البصري تتمتع بميزة عندما يتطلب التصميم نطاق تمرير ضيق للغاية، أو منحدر قطع حاد، أو مجموعة من الطول الموجي لا يمكن للزجاج الملون العادي الوصول إليه بمفرده. تتناول الأقسام أدناه المنطق المادي والسلوك الطيفي ومعايير الاختيار العملية وراء تلك الإجابة، بما في ذلك العديد من مخططات المقارنة وقائمة مرجعية قصيرة للمشتري بالقرب من النهاية.

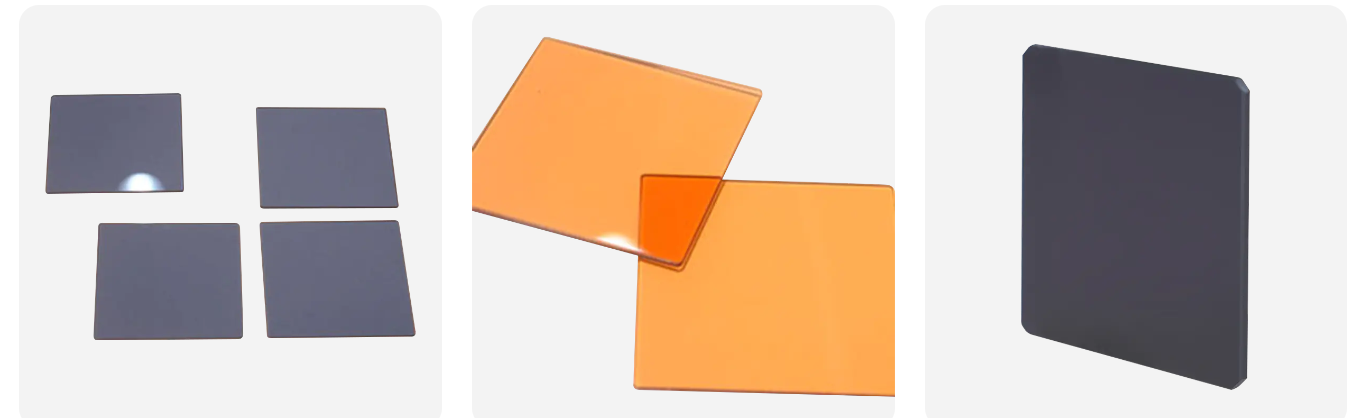

مرشح زجاج الامتصاص الانتقائي عبارة عن قطعة من الزجاج البصري تم تصميمها لإزالة نطاق طول موجي محدد من شعاع الضوء مع السماح للنطاقات المحيطة بالمرور بأقل قدر من الخسارة. يصل المصنعون إلى هذا التأثير عن طريق إذابة الأيونات المعدنية أو الجزيئات الغروية الدقيقة مباشرة في دفعة الزجاج، ثم تعديل تركيبة الزجاج وأي معالجة سطحية بحيث تمتص القطعة النهائية جزءًا مختارًا من طيف الأشعة تحت الحمراء المرئية أو القريبة. يقع الأساس الفيزيائي على مستوى الإلكترون: عندما تصطدم فوتونات طاقة معينة بالزجاج المخدر، فإن تلك الطاقة تطابق الفجوة بين حالات الإلكترون في الأيونات المضافة، لذلك يتم امتصاص تلك الفوتونات بدلاً من نقلها. كل طول موجي آخر لا يتطابق مع فجوة الطاقة هذه يستمر عبر الزجاج دون أن يتأثر إلى حد كبير، وهو ما يمنح هذا النوع من المرشحات الزجاجية الممتصة للضوء المرئي شكله الطيفي النظيف والمتكرر.
طرق المنشطات الشائعة المستخدمة في إنتاج الزجاج
تغطي ثلاث عائلات منشطات معظم الطلب التجاري اليوم، وتستهدف كل منها جزءًا مختلفًا من الطيف.
تنتج أيونات المعادن الانتقالية مثل الكروم والنحاس مرشحًا زجاجيًا انتقائيًا أخضر اللون مع ذروة نقل تتراوح تقريبًا بين 500 و560 نانومتر، بينما تسحب الضوء الأزرق البنفسجي والأحمر إلى الأسفل.
تنتج مجموعات المنغنيز والتيتانيوم والكوبالت والنيوديميوم زجاجًا أرجواني اللون يمتص بقوة في المنطقة الخضراء والصفراء متوسطة الطيف بينما يسمح بمرور اللون البنفسجي والأزرق وجزء من الشريط الأحمر.
تعمل التركيبات المتخصصة التي تم تصميمها كمرشح بصري زجاجي ممتص للأشعة فوق البنفسجية على قطع الأطوال الموجية الأقصر التي تصل إلى 365 نانومتر أو أقل أثناء تمرير النطاق المرئي باستجابة مسطحة ومتساوية.
إلى جانب عمل الضوء المرئي، يمكن لمصنع مرشح زجاجي ناقل للأشعة تحت الحمراء استخدام نفس نظام الزجاج الأساسي لتمرير طاقة الأشعة تحت الحمراء القريبة مع حجب الضوء المرئي، وهو أمر مفيد في نوافذ الاستشعار التي تحتاج إلى رفض تداخل الضوء المحيط.
ما أn Optical Coating Filter Is And How Its Principle Differs
يبدأ مرشح الطلاء البصري كركيزة شفافة، غالبًا ما تكون من الزجاج العادي أو السيليكا المنصهرة، حيث يتم ترسيب العديد من الطبقات الرقيقة للغاية واحدة تلو الأخرى داخل معدات الترسيب الفراغي. تحمل كل طبقة مؤشر انكسار مختلف، وقد تم تصميم الرزمة بحيث يتداخل الضوء المنعكس بين الطبقات بشكل بناء عند الأطوال الموجية المراد حجبها وبشكل مدمر عند الأطوال الموجية المراد عبورها. يعد هذا في الأساس تأثير تداخل وليس تأثير امتصاص، وهو ما يمثل التمييز الأساسي الذي يفصله عن مرشح زجاج الامتصاص الانتقائي.
عائلات الطلاء الشائعة في الاستخدام اليومي
مكدسات ثنائية اللون تعكس نطاقًا لونيًا واحدًا أثناء إرسال شريط آخر.
طبقات ممر الموجة الضيقة مصممة لنافذة واحدة ذات طول موجي ضيق.
تم تصميم الطلاءات ذات الشق لرفض شريط ضيق واحد أثناء تمرير كل شيء حوله.
نظرًا لأن سلوك الترشيح يعتمد على طول المسار الدقيق الذي ينتقل فيه الضوء عبر كل طبقة، فإن منحنى انتقال مرشح الطلاء يتحول نحو أطوال موجية أقصر مع زيادة زاوية الضوء الوارد. يمكن للطبقة التي تم تصنيفها لقطع دقيق عند حدوثها الطبيعي أن تنجرف عدة نانومترات بعيدًا عن الهدف بمجرد وصول الضوء إلى زاوية معتدلة، وهو أمر مهم في الأنظمة البصرية المدمجة حيث نادرًا ما تنتقل الأشعة في خط مستقيم واحد.
الاختلافات الأساسية بين تقنيتي التصفية
يوضح الجدول أدناه كلتا التقنيتين عبر الخصائص الفيزيائية التي تحدد في أغلب الأحيان أيهما يناسب تصميمًا معينًا.
يسجل الرسم البياني الأفقي أدناه مجموعتي المرشحات على مقياس نسبي من صفر إلى مائة عبر خمسة معلمات يقوم المهندسون البصريون بفحصها في أغلب الأحيان أثناء اختيار المكونات. تعكس هذه الدرجات السلوك النموذجي الذي تمت ملاحظته عبر عينات الإنتاج الشائعة بدلاً من أي تقرير اختبار واحد.
يُظهر استقلال الزاوية وتناسق الألوان على المدى الطويل الفجوة الأوسع ، وهذا هو السبب في أن مرشحات زجاج الامتصاص الانتقائية تظل خيارًا شائعًا لمحددات الرؤية والعدسات ذات الفتحة الواسعة وأي مكان نادرًا ما يصل فيه الضوء إلى المرشح مباشرة.
سلوك النقل الطيفي لمرشح زجاجي ذو امتصاص انتقائي أخضر نموذجي
يتتبع الرسم البياني أدناه منحنى نقل تمثيلي لمرشح زجاجي امتصاص انتقائي ذو لون أخضر مشبع بأيونات الكروم والنحاس. ويرتفع الإرسال بسرعة عندما يقترب الطول الموجي من 480 نانومتر، ويصل إلى ذروة واسعة بين 500 و560 نانومتر، ثم يتراجع بسلاسة على جانب الطول الموجي الطويل. يعد هذا الارتفاع والانخفاض اللطيف من سمات الزجاج الممتص بالجملة وهو أحد الأسباب التي تجعل هذه المرشحات تنتج تجسيدًا طبيعيًا ومتساويًا للألوان بدلاً من إخراج الحواف الصلبة النموذجية لمجموعة الطلاء الضيقة.
نظرًا لأن المنحنى ينحدر تدريجيًا بدلاً من الانخفاض في خط عمودي قريب، فإن اختلافات التصنيع الصغيرة في سمك الزجاج أو تركيز المنشطات تؤدي إلى تغيير الذروة قليلاً فقط، مما يحافظ على تناسق الألوان من دفعة إلى دفعة بشكل جيد ضمن التسامح مع معظم تطبيقات الأجهزة والإضاءة.
حيث يتم استخدام المرشحات الزجاجية ذات الامتصاص الانتقائي في مختلف الصناعات
يمتد الطلب على المرشح الزجاجي لاختيار الطول الموجي إلى العديد من الصناعات، وتعكس الحصة النسبية أدناه الترتيب النموذجي للحجم الذي يتم رؤيته عبر أوامر الإنتاج الحالية.
ملاحظات تطبيق الممثل
بصري instruments including fluorescence microscopes, DNA sequencers and spectrometers rely on an optical absorption glass filter for sensors to strip stray light before it reaches the detector.
صناعية processes such as semiconductor lithography and UV curing use absorption glass as a stable window material that limits heat build up on sensitive substrates.
تستخدم إضاءة المسرح والتصوير الفوتوغرافي زجاج امتصاص ملون لتشكيل اللون المرئي مع منع الأشعة تحت الحمراء الحرارية من الوصول إلى الجسم المضاء.
يستخدم الزجاج المعماري وزجاج السيارات طبقات امتصاص ملونة لتقليل اكتساب الحرارة الشمسية مع الحفاظ على مستوى إضاءة داخلي مريح.
طبي and biochemical instruments depend on consistent spectral response for accurate readings across repeated testing cycles.
مخطط راداري لمقارنة الأبعاد المتعددة
ستة أبعاد هي الأكثر أهمية عند وزن مرشح زجاجي امتصاص انتقائي مقابل مرشح طلاء لتصميم جديد. يرسم الرسم البياني أدناه كلتا التقنيتين على نفس المقياس بحيث تكون المفاضلات مرئية في لمحة.
تمتد مرشحات الطلاء بشكل أكبر إلى الانتقائية الطيفية ومرونة التصنيع نظرًا لأن عملية الترسيب يمكن أن تستهدف مجموعة غير عادية من الأطوال الموجية التي لا تصل إليها أي تركيبة زجاجية بمفردها. ويمتد زجاج الامتصاص بشكل أكبر من حيث استقلالية الزاوية والثبات الحراري والاتساق طويل المدى، وهو ما يفسر سبب بقائه شائعًا في المسارات البصرية الثابتة التي تبقى في الخدمة لسنوات عديدة.
الاستقرار البيئي والمتانة طويلة الأمد في الظروف الحقيقية
تحمل المرشحات الزجاجية ذات الامتصاص الانتقائي خصائصها البصرية داخل المادة نفسها، لذا فإن الخدش الخفيف للسطح أو التعرض للرطوبة لا يغير نطاق الطول الموجي الذي تمتصه، بل يغير فقط وضوحه المادي إذا أصبح الضرر شديدًا. تحمل مرشحات الطلاء خصائصها البصرية في مجموعة من الطبقات التي يبلغ سمكها بضعة ميكرونات فقط، مما يعني أن دخول الرطوبة أو التنظيف المتكرر أو التدوير الحراري أو التعرض للأشعة فوق البنفسجية على المدى الطويل يمكن أن يؤدي إلى تفكيك الطبقات الفردية أو أكسدةها تدريجيًا. بمجرد أن تتحرك الطبقة ولو بشكل بسيط، فإن نمط التداخل بأكمله يتغير معها، مما يؤدي إلى تغيير الطول الموجي الفعال بمرور الوقت.
حيث يظهر هذا الاختلاف أكثر
يعد الزجاج المعماري الخارجي، وزجاج السيارات المعرض لأشعة الشمس المباشرة، والمعدات الصناعية التي تعمل بالقرب من مصادر الحرارة هي الإعدادات التي تصبح فيها الفجوة بين التقنيتين أكثر وضوحًا على مدار فترة خدمة متعددة السنوات. ترى أدوات غرف الأبحاث والمختبرات المحفوظة في بيئة خاضعة للرقابة فرقًا عمليًا أصغر، على الرغم من أن حساسية الزاوية لا تزال تفضل زجاج الامتصاص عندما لا يكون المسار البصري موازيًا تمامًا.
نقاط التوتر النموذجية التي تم فحصها أثناء التقييم
عادةً ما يقوم المشترون بإجراء فحوصات الدورة الحرارية الخاصة بهم، وفحوصات امتصاص الرطوبة، وفحوصات تنظيف المسح المتكررة على قطع العينة قبل الالتزام بأمر الإنتاج، نظرًا لأن نقاط الضغط الثلاث هذه تكشف معظم الفرق العملي بين الزجاج السائب ومجموعة الطلاء المترسب.
خيارات التخصيص لمرشحات زجاج الامتصاص الانتقائية
عادةً ما يبدأ المشترون الذين يبحثون عن مرشح زجاجي امتصاص انتقائي مخصص من منحنى نقل مستهدف بدلاً من جزء كتالوج ثابت. يمكن لمورد مرشح امتصاص الزجاج البصري الملون ضبط العديد من المتغيرات للوصول إلى هذا المنحنى.
نوع المنشطات والتركيز لتحريك نطاق الامتصاص نحو طول موجة مستهدف محدد.
سمك الزجاج، حيث أن عمق الامتصاص يتبع طول المسار البصري خلال المادة.
تشطيب السطح ومعالجة الحواف للتركيب داخل مبيت أو وحدة استشعار محددة.
إنشاءات مدمجة تجمع بين قلب زجاج الامتصاص وطبقة رقيقة مضادة للانعكاس، وهي مفيدة عندما يريد المشروع استقرار زجاج الامتصاص مع انتقال إجمالي أعلى قليلاً.
الطلبات الموجهة إلى خط زجاج مرشح بصري ذو طول موجي مخصص، أو علاقة الشركة المصنعة لمرشح زجاجي ناقل للأشعة تحت الحمراء، أو مورد زجاج مرشح بصري ممتص يمكنه الاحتفاظ بدفعة ضيقة لتحمل الدفعة عادة ما تتحرك بشكل أسرع عندما يشارك المشتري منحنى النقل المستهدف، ونطاق درجة حرارة التشغيل، وأبعاد التثبيت المادية مقدمًا.
خلفية التصنيع خلف المرشحات الزجاجية ذات الامتصاص الانتقائي الموثوقة
أنتجت شركة Nantong Xiangyang Optical Element Co., Ltd زجاجًا بصريًا ملونًا وعديم اللون منذ عام 1996 من منشأة تبلغ مساحتها عشرة آلاف متر مربع في مقاطعة Jiangsu. يركز قسم المكونات البصرية على مرشحات الزجاج البصري الملون التي تغطي مناطق الأشعة فوق البنفسجية والمرئية والقريبة من الأشعة تحت الحمراء والأشعة تحت الحمراء، وتعمل بشكل جيد على أكثر من مائة نوع من الزجاج من خلال خطوط معالجة مجهزة بمعدات طحن بصرية وتلميع واختبار طيفية مخصصة. يصل إنتاج هذا القسم إلى الأجهزة البصرية والأدوات الطبية والكيميائية الحيوية والمعدات التحليلية والإلكترونيات والطيران وعدد من معاهد البحوث والجامعات.
يتولى قسم الزجاج المسطح المنفصل طباعة الشاشة الحريرية الزجاجية وتلطيفها للوحات التحكم وأغطية الأجهزة ومكونات المفاتيح، مما يجعل الشركة على دراية بكل من الزجاج البصري الدقيق ومعالجة الزجاج بكميات كبيرة تحت سقف واحد. بالنسبة لفريق مشروع يقارن الشركة المصنعة لمرشح زجاج الامتصاص الانتقائي مع شركة مصنعة لزجاج المرشح البصري في جميع أنحاء الصين، فإن هذا المزيج من معدات الاختبار البصري المخصصة وتاريخ الإنتاج طويل الأمد هو أحد الإشارات العملية التي تستحق التحقق منها أثناء تقييم المورد.
كيفية الاختيار بين مرشحات الامتصاص والطلاء الانتقائية لمشروع ما
تساعد قائمة المراجعة القصيرة على تضييق نطاق القرار قبل طلب العينات.
قم بتعيين نطاق الطول الموجي المطلوب وتحقق مما إذا كان نوع الزجاج الملون القياسي يغطيه بالفعل بشكل وثيق.
تأكد من نطاق زوايا السقوط التي سيراها المرشح في المسار البصري الفعلي، وليس فقط في مركز التصميم.
لاحظ بيئة التشغيل، بما في ذلك الرطوبة وتقلبات درجات الحرارة والتعرض للأشعة فوق البنفسجية الخارجية.
قرر مدى انحدار حافة القطع، نظرًا لأن نطاق التمرير الضيق جدًا قد يتطلب حل طلاء.
خطط لعمر الخدمة المتوقع ومدى صعوبة إعادة المعايرة أو الاستبدال بمجرد نشر الوحدة في الميدان.
عادةً ما تستقر المشاريع التي تحدد معظم المربعات أعلاه لصالح الاستقرار والبساطة على مرشح زجاجي امتصاص انتقائي، في حين أن المشاريع التي تحتاج إلى حافة طيفية ضيقة أو شديدة الانحدار بشكل غير عادي غالبًا ما تنتهي بتحديد مرشح طلاء أو مزيج من كلتا التقنيتين ضمن نفس المسار البصري.
الأسئلة المتداولة حول المرشحات الزجاجية ذات الامتصاص الانتقائي
س1: ما هو مرشح زجاج الامتصاص الانتقائي؟
إنه زجاج بصري يتكون من أيونات معدنية أو جزيئات غروانية بحيث يمتص نطاق الطول الموجي المختار بينما ينقل الضوء المحيط بخسارة قليلة.
س2: كيف يقوم مرشح زجاج الامتصاص بحجب أطوال موجية محددة؟
تمتص الأيونات المخدرة داخل الزجاج الفوتونات التي تتوافق طاقتها مع انتقال الإلكترون الداخلي، مما يؤدي إلى إزالة نطاق الطول الموجي هذا مع ترك الأطوال الموجية الأخرى غير متأثرة إلى حد كبير.
س3: ما الفرق بين مرشحات الامتصاص ومرشحات التداخل؟
تعمل مرشحات الامتصاص على إزالة الضوء من خلال المادة الزجاجية السائبة، بينما تستخدم مرشحات التداخل طبقات رقيقة مترسبة تعكس وتلغي الأطوال الموجية غير المرغوب فيها من خلال التداخل البصري.
يحافظ الزجاج الملون على استجابته الطيفية ثابتة عبر زوايا مشاهدة واسعة ويقاوم التدهور التدريجي للطبقة الذي يمكن أن يؤثر على السطح المطلي على مدار سنوات من الاستخدام.
س5: ما هي مرشحات الامتصاص الانتقائية المستخدمة؟
تشمل الاستخدامات الشائعة أجهزة الاستشعار البصرية وأنظمة الرؤية الآلية ومعدات التحليل الطيفي والأدوات الطبية التي تحتاج إلى استجابة طيفية مستقرة ومتكررة.
س 6: ما هو الفلتر البصري المناسب للحماية من الأشعة فوق البنفسجية
يعد المرشح البصري الزجاجي الممتص للأشعة فوق البنفسجية المصمم لقطع الأطوال الموجية الأقصر بشكل عام هو الخيار الأبسط والأكثر استقرارًا لواجب الحماية المستمرة من الأشعة فوق البنفسجية.
س 7: هل يمكن تخصيص مرشحات زجاج الامتصاص
نعم، يمكن تعديل نوع المنشطات والتركيز والسمك والتشطيب السطحي للوصول إلى منحنى النقل المستهدف لمشروع معين.
